Trifazni tri-žični stojalo Monta Active Harmonic Filter
Pridobite odlično ceno na trifaznem tri-žičnem stojalu Active Harmonic filter, zasnovan za visoko zmogljivost in energetsko učinkovitost. GEYA ponuja stroškovno učinkovito rešitev na Kitajskem za izboljšanje kakovosti energije, idealno za različne aplikacije. Za več podrobnosti nas kontaktirajte in si zagotovite najboljšo ponudbo!
Trifazni tri-žični stojalo Mount Active Harmonic Filter (AHF) ponuja Napredno harmonično ublažitev za trifazne elektroenergetske sisteme. Uporaba a DSP+CPLD digitalno krmilno jedro in prefinjeni algoritmi, to AHF, nameščeni na stojalu, učinkovito nevtralizira harmonične tokove do 50. vrstni red. Modularna zasnova zagotavlja razširljivost in enostavnost vzdrževanja. Na voljo V različnih trenutnih ocenah (25A do 150A) in napetostnih nivojih (220V do 690V), AHF ponuja prilagodljive možnosti konfiguracije. Prisilno zračno hlajenje zagotavlja zanesljivo delovanje. Ta trifazni tri-žični stojalo Active Harmonični filter izboljšuje kakovost energije in stabilnost sistema.
Opis modela:
| Gy | Ahf | 0.4 | 50A | / | 3L | R |
| Podjetniška koda | Aktivni harmonični filter | Napetostna raven 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Nazivna zmogljivost （KVAR） 25/50/75/100/150A | 3L: trifazna tri žica | R: Nosilca stojala |
Značilnosti:
● Uporabite DSP+CPLD vse digitalno krmilno jedro, tristopenjska topološka tehnologija,
Napredni algoritem za harmonično odkrivanje in strategija nadzora PWM za dosego
Natančna kompenzacija harmonskega toka.
● Sprejeti modularno zasnovo, ki olajša vzporedno povezavo več
Moduli, zavzamejo malo prostora in jih je enostavno vzdrževati.
● Strukturna zasnova neodvisnih zračnih kanalov in neodvisnih skladišč
zagotavlja stabilno delovanje opreme.
● Harmonike lahko filtrira v širokem razponu harmonikov, od 2 do 50
harmonike in hkrati rešite problem trifaznega neravnovesja.
● Hitrost harmoničnega filtriranja je visoka. Če zmogljivost dopušča, harmonika
Trenutna stopnja filtriranja je lahko kar 95%. Nastavite 100% omejevanje toka
izhod za zagotovitev dolgoročnega stabilnega delovanja opreme.
Prijave:
Trifazni tri-žični regalni pritrditev aktivnih harmoničnih filtrov so bistveni za Zagotavljanje čiste moči v različnih sektorjih:
● Industrijska avtomatizacija:Izboljšanje predstave in
Življenjska doba trifazne opreme z zmanjšanjem harmoničnega popačenja.
● Sistemi obnovljive energije:Vključevanje obnovljive energije
viri brezhibno v omrežje z ublaževanjem harmoničnih tokov.
● Naftna in plinska industrija:Zagotavljanje stabilne moči za kritično
Delovanje v težkih okoljih, izboljšanje učinkovitosti in varnosti.
● Proizvodne obrate:Zmanjšanje harmoničnega vmešavanja v
Kompleksni proizvodni procesi, ki zagotavljajo dosledno kakovost izdelka.
Trifazni tri-žični stojalo Active Harmonic filtri ponujajo robustno in Prilagodljive harmonične rešitve za ublažitev za zahtevne trifazne prijave.
Tehnični parametri:
| Serija 220V | Serija 380V | Serija 500V | Serija 690V | ||
| Višina | <2000m, nad 2000m, iztrgajte po GB/T3859.2 | ||||
| Temperatura okolice | -20 ～+50 ℃ | ||||
| Relativna vlaga | ≤90%, ni kondenzacije na površini, ko mesečno Najnižja temperatura je 25 ℃ | ||||
| Raven onesnaženja | Stopnja III spodaj | ||||
| Delovna napetost | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Delovna frekvenca | 50Hz ± 5% | ||||
| Kompenzacijski tok | 25A | 25.5.75/100/150A | 100A | 100A | |
| Struktura mreže | L/n | 3p3W/3P4W | 3p3W/3P4W | 3p3W/3P4W | |
| Število enot povezan vzporedno |
Ulimid | ||||
| Skupna učinkovitost stroja | ≥97% | ||||
| Struktura mreže | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| Območje nadomestila | 2 ～ 50 -krat, stopnja posamezne nadomestila je nastavljiva | ||||
| Izbira funkcij | Reaktivna moč | Reaktivna moč, reaktivna moč + asimetrija | |||
| Reaktivna moč stopnja nadomestila |
≥95% | > 92% | |||
| Nevtralno filtriranje sposobnost |
Sposobnost filtriranja nevtralne linije je 3 -krat večja od faze sposobnost filtriranja | ||||
| Celoten odzivni čas | ＜ 10 ms | ＜ 40m | ＜ 40m | ＜ 40m | |
| Hrup | ≤60db | ≤60db | ≤65db | ≤65db | |
| Metoda nadzora | 2-smerni vmesnik RS485 (podpira GPRS/WiFi) | ||||
| Zaščita | Preobremenitev, programska oprema/strojna oprema, prenapetost omrežja in podkrepka, izpadanje električne energije, overterMarature, frekvenca Zaščita o nepravilnosti itd. | Preobremenitev, programska oprema/strojna oprema, prenapetost omrežja in podkrepljeno, neravnovesje napetosti omrežja, izpadanje električne energije, OvertiverMeperature, frekvenčna nepravilnost, kratek krog zaščita itd. | |||
| Način namestitve | Stojalo/nameščeno na steno | Stojalo | |||
| Dohodna linija | Nazaj dohodni （Tip stojala） 、 Zgornji dohodni （stensko nameščeno） | Nazaj dohodna črta | |||
| Raven zaščite | Ip20 | ||||

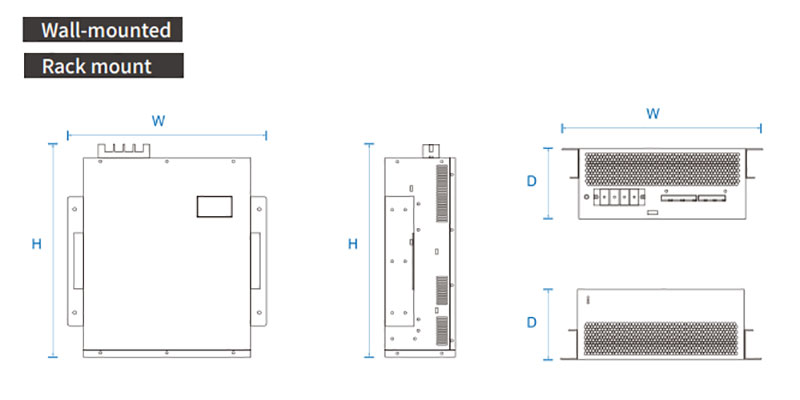

Model in specifikacija:
| Modeli | ||||
|---|---|---|---|---|
| Številka modela | Nazivni tok (a) | Sistemska napetost (v) | Dimenzije (d*w*h) | Način hlajenja |
| Gy APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 mm | Prisilno zračno hlajenje |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
