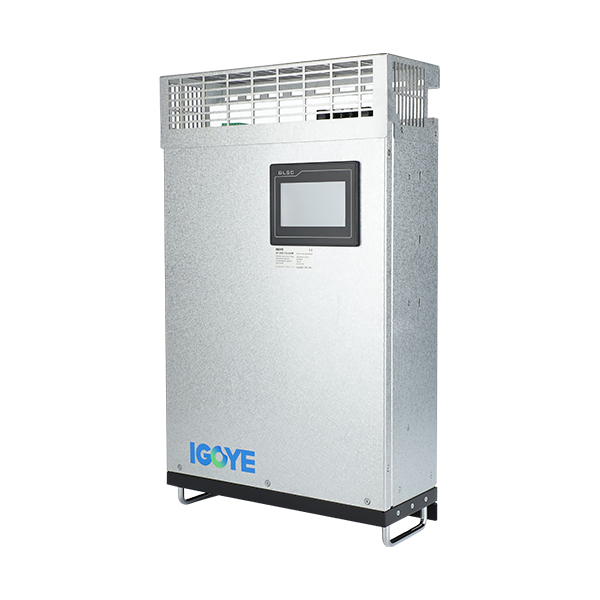

Osnovna načela aktivnih harmoničnih filtrov

Aktivni harmonični filtriso nova posebna oprema za harmonično krmiljenje moči, narejena iz sodobne tehnologije elektronske elektronike in digitalne tehnologije obdelave signalov, ki temelji na napravi DSP visoke hitrosti. Sestavljen je iz dveh glavnih delov: vezja za delovanje toka ukazov in vezje generacije kompenzacijskega toka. The command current operation circuit monitors the current in the line in real time, converts the analog current signal into a digital signal, and sends it to the high-speed digital signal processor (DSP) for signal processing, separates the harmonics from the fundamental wave, and sends a drive pulse to the compensation current generation circuit in the form of a pulse width modulation (PWM) signal to drive the IGBT or IPM power module to generate a compensation Tok z enako amplitudo in nasprotno polarnostjo kot omrežni harmonični tok in ga vbrizga v omrežje, kompenzira ali izravnava harmonični tok in aktivno odpravlja harmonike moči.

Tehnične prednosti: zelena

Učinkovitost doseže 97,2%, kar prihrani približno 6.500kWh električne energije na leto v primerjavi z aktivnimi filtri z učinkovitostjo 95%

Večja učinkovitost topologije izboljšana kontrola algoritma

Toplotna zasnova in strukturna optimizacija, ki temeljijo na natančnih modelih

Miniaturizacija

Obseg je le 1/6 podobnih blagovnih znamk, ki zavzemajo manj prostora

Prilagodljivo z različnimi delovnimi pogoji, inovacijami za namestitev, nameščeno na steno ali stojalo, nameščeno na stojalo, uporablja manj surovin in ščiti okolje

Inteligenten

Kompenzirate za določene harmonike nastavljive induktivne in kapacitivne reaktivne kompenzacijske kompenzacije System neuravnoteženo samodejno zaznavanje, zatiranje sistema resonančnega sistema za spremljanje celovite funkcije

Modularnost

N+1 odvečnost znatno izboljša zanesljivost sistema. Proizvodna linija, boljše zagotavljanje kakovosti. Zmanjšajte enotne točke okvare v sistemu. Prilagodljiva vzporedna povezava za prilagajanje različnim delovnim pogojem.

Funkcionalne značilnosti

Hkrati filtrirajte 2 ~ 50. harmonike ali izberite kakršne koli harmonike v 2 do 50. mestu za nadomestilo. Odzivni čas je manj kot 300 μs

Uporabite 3DSP+CPLD celotno digitalno metodo nadzora in mednarodno znano blagovno znamko IGBT, zaprto zanko, natančno harmonično filtriranje
